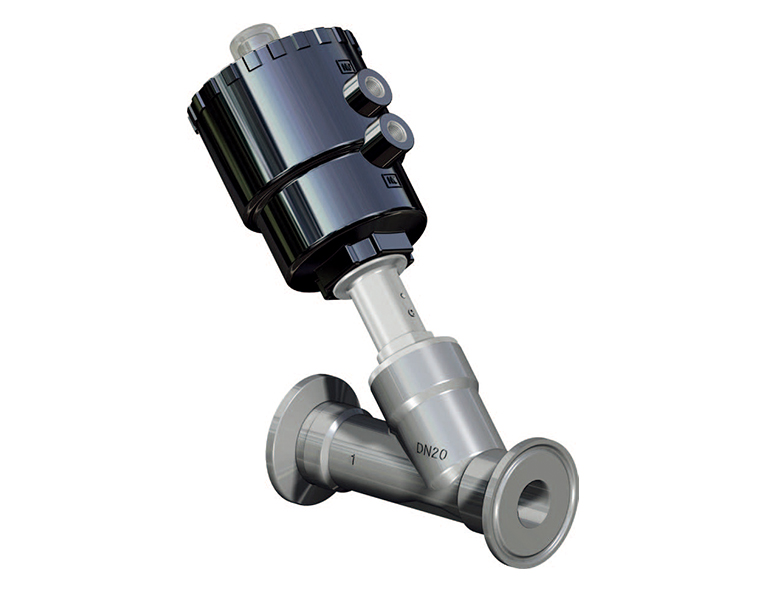

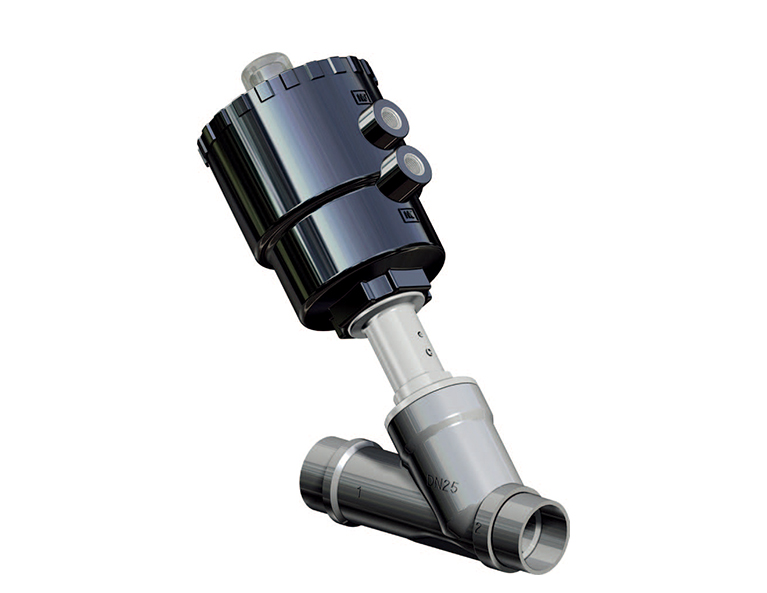

產品性能
編碼圖
編號與尺寸
附件

一般性能

閥體材料：不銹鋼AISI 316 L

連接要求：參看相關編號的圖表。

可任意位子安裝：水平、垂直及傾斜位子。

雙動產品可提供的口徑從DN15至DN50；單動產品：常閉型、抗水擊常閉型，常開型。

工作壓力至PN16，產品的性能與表內所列的壓力與標準型號相同。

適用介質

空氣、水、油、燃油、鹽液、蒸汽等。（或其它適用于AISI 316L不銹鋼及聚四氟乙烯的介質。）

工作壓力在0/16bar（180°c蒸汽壓力是在0/10bar）之間，隨選定型號而定（詳見產品目錄31至34頁）。

介質溫度：從-10°C 至+180°C

介質粘度：最大600 cst (mm2/s)

控制器介質

導入的控制介質：濕潤或干燥的壓縮空氣、氣體和其它惰性氣體；

環境溫度：從-10°c至+60°C

符合美標ANSI 150RF SCART.ASME B16.10 A1法蘭閥門

DN	H	L	N	P	Q	R	F
15	12	10.4	35	89	61	16	108
20	13	11.4	43	98	70	16	117.5
25	15	13.4	51	108	80	16	127
32	16	14.4	64	118	89	16	140
40	18	16.4	73	127	99	16	165
50	19	17.4	93	152	121	19	178

縮徑法蘭閥門

DN	H	P	Q	R	F
15	7	70	50	7	104.5
20	8	75	55	9	119.5
25	9	80	60	9	134.5
32	9	90	70	9	149.5
40	10	100	80	9	164.5
50	10	110	90	11	179.5

DN	控制器?	A	B	C	D	E	F	H	L	M	N	P	Q	R
15	50	182.5	156	203.5	44	70	130	16	14	18.1	45	95	65	14
20	50	192.3	160	212.5	44	70	150	18	16	23.7	58	105	75	14
20	63	210.3	178	230.5	50.5	84.4	150	18	16	23.7	58	105	75	14
25	50	197.36	164	221.5	44	70	160	18	16	29.7	68	115	85	14
25	63	216.36	182	239.5	50.5	84.4	160	18	16	29.7	68	115	85	14
25	90	256.36	222	279.5	66.2	116.4	160	18	16	29.7	68	115	85	14
32	50	202.5	168	238	44	70	180	18	16	38.4	78	140	100	18
32	63	220.5	186	256	50.5	84.4	180	18	16	38.4	78	140	100	18
32	90	260.5	226	296	66.2	116.4	180	18	16	38.4	78	140	100	18
32	110	296.5	261	331	77.4	140.6	180	18	16	38.4	78	140	100	18
40	63	228.6	190	265	50.5	84.4	200	18	15	44.3	88	150	110	18
40	90	268.6	230	305	66.2	116.4	200	18	15	44.3	88	150	110	18
40	110	304.2	266	341	77.4	140.6	200	18	15	44.3	88	150	110	18
50	63	241.87	200	282.5	50.5	84.4	230	18	15	55.7	102	165	125	18
50	90	281.87	240	322.5	66.2	116.4	230	18	15	55.7	102	165	125	18
50	110	317.87	276	358.5	77.4	140.6	230	18	15	55.7	102	165	125	18

粗體字列出的是標準的連接配合

常閉型：雙向常閉。介質從閥芯下方流入，避免了水錘作用。

介質從閥芯下方流入

編號AISI316	螺紋	DN	KV m3/h	控制器	控制器壓力bar		p i最大壓差P max. bar	不銹鋼重量Kg. AISI316	閥芯用備件	控制器用備件
編號AISI316	螺紋	DN	KV m3/h	控制器	Min	Max	p i最大壓差P max. bar	不銹鋼重量Kg. AISI316	閥芯用備件	控制器用備件
J4SPG1664	1/2”	15	5,7	50	4	10	16	2,4	KGJP1003	J4SPG16R4
J4SPG1665	3/4”	20	10,5	50	4	10	10	3,2	KGJP1005	J4SPG16R5
J4SPG1865	3/4”	20	10,8	63	4	10	16	3,1	KGJP1005	J4SPG18R5
J4SPG1866	1”	25	20	63	4	10	11	3,8	KGJP1006	J4SPG18R6
J4SPG2166	1”	25	20	90	4	8	16	3,9	KGJP1106	J4SPG21R6
J4SPG2167	11/4”	32	29	90	4	8	14	6,6	KGJP1107	J4SPG21R7
J4SPG2168	11/2”	40	46	90	4	8	11	7,5	KGJP1108	J4SPG21R8
J4SPG2368	11/2”	40	46,5	110	4	8	16	8,1	KGJP1108	J4SPG23R8
J4SPG2369	2”	50	67	110	4	8	10	11,2	KGJP1109	J4SPG23R9

閥控制器用備件盒含除閥體外所有的零件?

介質從閥芯上方流入的型號，請參考下表?

常閉型：介質從閥芯下方流入

編號AISI316	螺紋	DN	KV m3/h	控制器	控制器壓力bar		p最大壓差P max. bar	不銹鋼重量Kg. AISI316	閥芯用備件	控制器用備件
編號AISI316	螺紋	DN	KV m3/h	控制器	Min	Max	p最大壓差P max. bar	不銹鋼重量Kg. AISI316	閥芯用備件	控制器用備件
J4CPG1664	1/2”	15	5,7	50	1,8	10	diagram n° 5	1	KGJP1003	J4CPG16R4
J4CPG1665	3/4”	20	10,5	50	1,8	10	diagram n° 5	1,2	KGJP1005	J4CPG16R5
J4CPG1866	1”	25	20	63	1,8	10	diagram n° 6	1,6	KGJP1006	J4CPG18R6
J4CPG2167	11/4”	32	29	90	1,8	8	diagram n° 7	3	KGJP1107	J4CPG21R7
J4CPG2168	11/2”	40	46	90	1,8	8	diagram n° 7	3,7	KGJP1108	J4CPG21R8
J4CPG2169	2”	50	59	90	1,8	8	diagram n° 7	4,4	KGJP1109	J4CPG21R9
J4CPG2368	11/2”	40	46,5	110	1,8	8	diagram n° 8	4,6	KGJP1108	J4CPG23R8
J4CPG2369	2”	50	67	110	1,8	8	diagram n° 8	5,6	KGJP1109	J4CPG23R9

閥控制器用備件盒含除閥體外所有的零件

閥芯行程限制器

Limitatore di corsa valvole flusso avviato

在開啟狀況下可限制閥芯的行程，借此調節介質流量。

可提供所有的型號。單動常開型號可作緊急手控閥控器。

不提供閥控器?40

閥控器	A mm
50	25,5
63	21,5
90	5,2
110	5,9

緊急手動閥控器

可在緊急狀況下開啟閥門（缺少介質倒流，設備故障，缺少介質導流信號，等）。

可提供所有常閉型閥門

不提供閥控器?40

閥控器	A?mm
50	35,8
63	35,8
90	29,5
110	29,5

限位開關盒

限位開關盒可在機械、感應兩種行程限位情況下，控制開閉位子，適用于所有連接 ?50 - ?63 - ?90 - ?110 執行器的閥門。

如客戶要求，可提供電磁閥的連接夾具和液晶顯示器。

保護等級：IP 65

環境溫度：從-20°C至+70°C

連接電線：n°2 PG11

外殼采用聚酰胺材料做成，蓋子則用聚甲基丙烯酸酯。

不提供閥控器?40

可按360°度任意角度安裝

* M16 自選

閥控器	A?mm
50	52,1
63	47,5
90	37,7
110	29,5

感應限位開關NAMUR EExia

額定電壓：: 8 Vdc

功耗：工作時1 mA；靜態時3 mA

工作溫度：從-25°C至+100°C

配置	編號
1 個限位器: 閥門開啟位子上部	KSIN9A0XX
1 個限位器: 閥門關閉位子下部	KSIN9C0XX
2 個限位器：閥門啟閉位子	KSIN920XX

極限開關器

額定電壓：10÷30 Vdc

功耗：15 mA

工作溫度：從-25°C至+70°C

配置	編號
1 個限位器: 閥門開啟位子上部	KSI09A0XX
1 個限位器: 閥門關閉位子下部	KSI09C0XX
2 個限位器：閥門啟閉位子	KSI0920XX

機械限位開關器

最大限位行程：閥門開啟狀態

最小限位行程：閥門關閉狀態

配置	編號
2 個限位器	KSM0C20XX

電磁閥控制器

電流控制：3/2 直接連接。

可按360°度任意角度安裝。

標準手動閥控器

將電磁閥（NAMUR）連接板轉動180°,電磁閥就可選擇5/2和3/2之間的范圍工作。

標準手動閥控器

環境溫度：從-10°C至+50°C

電壓	24 Vac	115 Vac	230 Vac	12 Vdc	24 Vdc
電流控制	EP415024	EP415110	EP415220	EP412010	EP412024

電壓	24 Vac	115 Vac	230 Vac	12 Vdc	24 Vdc
NAMUR 電磁閥門*	ER8188A2	ER8188A4	ER8188A5	ER8188C1	ER8188C2
NAMUR interface	KBNJ0001
*?To be used only with NAMUR interface only
